卡套式接头(DIN2353标准)特点及安装指导
产品名称

卡套式接头(DIN2353标准)特点及安装指导

没有此类产品
产品描述

一)卡套式接头特点:

卡套式接头通过拧紧螺母将卡套收紧在接头的24°锥面内,在卡套咬住钢管的

同时形成有效的硬接触密封。卡套式接头最大特点是安装非常方便,只用扳手即可安装;采用弹性卡套密封圈技术(见图5),可进一步提高卡套式接头抗渗漏的能力;另外相对于焊接式接头不会在安装过程中由于产生氧化皮污染管路清洁度。故卡套式接头广泛适用于高低压普通管路系统,但卡套式接头要求使用精密无缝钢管,具体要求详见第13页。

二)卡套式接头安装指导(卡套式接头的正确安装非常重要!!):

1) 准备钢管:卡套接头所用钢管必须是精密冷拔无缝钢管,详见样本第13页。

1.  将钢管垂直锯断,管端面与管轴线的垂直度允许误差为±3°,锯断后不得影响钢管锯断处圆度和直径。

2.  在钢管的端口,内、外表面轻度去毛刺,允许的倒角为0.2×45°。

3.  对于弯管,从直管末端到弯曲处的长度至少为螺母高度的2倍(见图1). 如需弯管设备请垂询。

2) 卡套预安装:为保证接头安装效果,建议用预安装接头体或其他相应预安装  设备进行预装配。预安装接头体详见第19页,预安装设备详见第20页。

通过预安装接头体进行装配的过程:

1.  在螺母的螺纹上、预安装接头体的螺纹和锥面上以及卡套上涂少量油脂,不锈钢接头请使用专用润滑脂ASW 040 P (润滑脂详见第19页)。

2.  将螺母和卡套推上钢管,并确认卡套没有装反(见图1)。

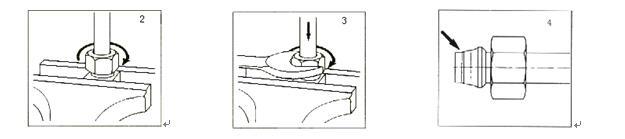

3.  将钢管压紧在预安装接头体内,用手将螺母拧入预安装接头。到手拧不动时做好记号,,然后用扳手继续将螺母拧紧大约11/4圈,对于Ø12mm以上较大规格的钢管要用加长的扳手(见图2和3)。注意:在拧紧螺母时不要使钢管被带动旋转。

4.  检查钢管是否在卡套前端受挤后形成了一个明显突起,并已将卡套前沿包住,如已形成说明预安装结束(见图4)。

5.  为了避免在卡套收紧时,钢管收缩变形,钢管壁厚不能太薄,对于Ø8-Ø15的钢管壁厚>1mm,Ø16-Ø18

    钢管壁厚>1.5mm,Ø20-Ø35的钢管壁厚>2mm,Ø38-Ø42的钢管壁厚>2.5mm,如必须选用薄壁管,请在钢管内塞衬套,增加连接处壁厚,如需购买衬套请垂询。

3)卡套式接头在管路中的最后安装

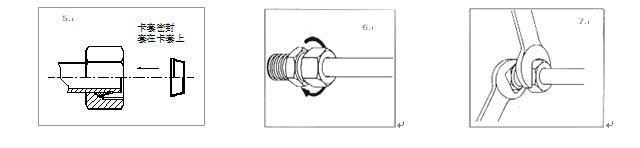

       如需采用卡套密封,请先将卡套密封套在卡套上(见图5),然后将预安装过卡套的钢管插入需连接的接头体。用扳手将螺母拧在接头体上,将螺母拧至感到阻力明显增大,然后再拧紧大约1/4圈(见图6和7)。

注意:卡套密封不能反复拆装使用,故一般用于最终安装和防漏的维修。
