产品名称

高压中速直通旋转接头1800系列

没有此类产品
产品描述

技术参数

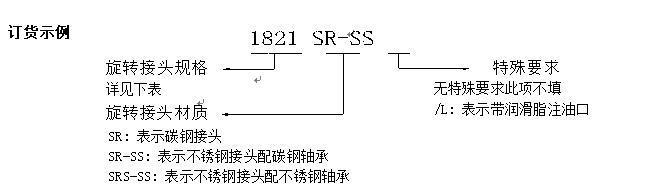

接头材料:

1800 SR: 碳钢,可用于矿物油

1800 SR-SS: 轴承为碳钢,其余金属部件为304不锈钢,可用于水、蒸汽和轻微腐蚀性介质,但外部环境不能有腐蚀性

1800 SRS-SS: 所有金属部件包括轴承均为304不锈钢

尺寸:

1/4~2″

接口螺纹:

英制锥管外螺纹R、英制直管内螺纹G

工作压力(最高):

300bar,详见下表

工作温度:

200(不锈钢)、100℃(碳钢)

转速(最大):

80转/分钟

密封:

低摩擦系数的聚四氟乙烯旋转密封配弹性O型圈

碳钢接头配丁腈橡胶O型圈,不锈钢接头配氟橡胶O型圈

润滑:

1800系列接头内已有耐久性润滑脂,一般情况在使用期内无需维护,但如果接头浸

在液体内或其他原因造成润滑脂流失,可加装润滑脂注油口,如上图

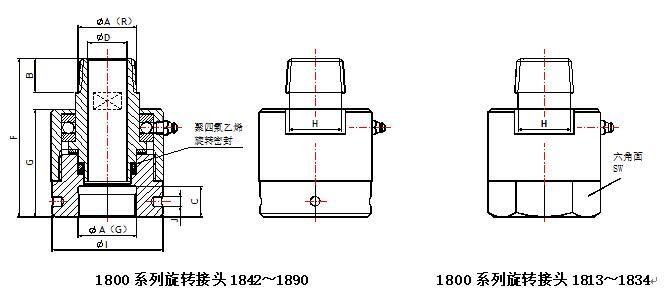

    尺寸及压力

接  头

型  号

工作压力(bar)

A

B

C

D

F

G

H

I

J

SW

碳钢轴承

不锈钢轴承

1813 SR或SR-SS或SRS-SS

300

175

1/4

13

12

6

67

48

12

37

-

32

1817 SR或SR-SS或SRS-SS

300

175

3/8

14

12

9

70

49

14

41

-

36

1821 SR或SR-SS或SRS-SS

250

150

1/2

16

15

13

82

57

22

57

-

50

1827 SR或SR-SS或SRS-SS

250

150

3/4

18

17

17

94

63

27

64

-

55

1834 SR或SR-SS或SRS-SS

200

125

1

21

20

21

102

67

32

70

-

60

1842 SR或SR-SS或SRS-SS

200

125

11/4

24

22

30

107

71

40

78

6

-

1849 SR或SR-SS或SRS-SS

150

100

11/2

24

22

38

122

80

48

85

6

-

1860 SR或SR-SS或SRS-SS

100

75

2

29

26

46

124

85

56

100

7

-
