产品分类
产品名称
带活法兰中高压球阀
产品描述
阀体尺寸
通径 DN |
实际内径 LW |
L1 mm |
L mm |
B 碳钢阀体 |
B 不锈钢阀体 |
H mm |
H1 mm |
H2 mm |
H4 mm |
M |
SW mm |
15 |
15 |
48 |
130 |
38 |
48.5 |
62 |
46 |
12 |
19 |
M6 |
12 |
25 |
24 |
65 |
160 |
58 |
63.5 |
79 |
63 |
12 |
28 |
M6 |
14 |
40 |
38 |
85 |
200 |
83 |
83 |
111 |
92 |
13.5 |
41.5 |
M8 |
17 |
50 |
48 |
100 |
230 |
100 |
100 |
130 |
111 |
13.5 |
50 |
M8 |
19 |

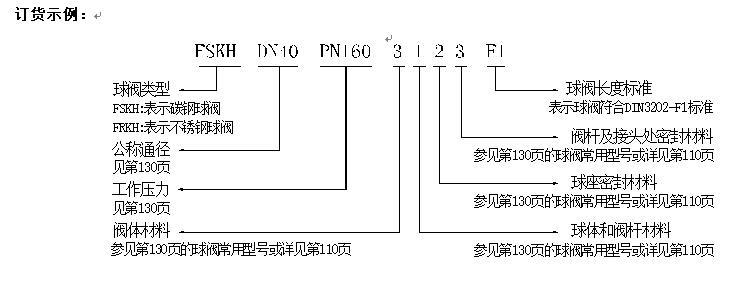

球阀型号及尺寸
压力 PN |
通径 DN |
油压系统常用 碳钢球阀型号 |
普通化学介质常用 不锈钢球阀型号 |
D mm |
k mm |
b mm |
d2 mm |
d4 mm |
f mm |
n |
100 bar |
15 |
FSKH DN15 PN100 8123 F1 |
FRKH DN15 PN100 4465 F1 |
105 |
75 |
20 |
14 |
45 |
2 |
4 |
25 |
FSKH DN25 PN100 8123 F1 |
FRKH DN25 PN100 4465 F1 |
140 |
100 |
24 |
18 |
68 |
2 |
4 |
|
40 |
FSKH DN40 PN100 3123 F1 |
FRKH DN40 PN100 4465 F1 |
170 |
125 |
26 |
22 |
88 |
3 |
4 |
|
50 |
FSKH DN50 PN100 3123 F1 |
FRKH DN50 PN100 4465 F1 |
195 |
145 |
28 |
26 |
102 |
3 |
4 |
|
160 bar |
15 |
FSKH DN15 PN160 8123 F1 |
FRKH DN15 PN160 4465 F1 |
105 |
75 |
20 |
14 |
45 |
2 |
4 |
25 |
FSKH DN25 PN160 8123 F1 |
FRKH DN25 PN160 4465 F1 |
140 |
100 |
24 |
18 |
68 |
2 |
4 |
|
40 |
FSKH DN40 PN160 3123 F1 |
FRKH DN40 PN160 4465 F1 |
170 |
125 |
28 |
22 |
88 |
3 |
4 |
|
50 |
FSKH DN50 PN160 3123 F1 |
FRKH DN50 PN160 4465 F1 |
195 |
145 |
30 |
26 |
102 |
3 |
4 |
|
250 bar |
15 |
FSKH DN15 PN250 8123 F1 |
FRKH DN15 PN250 4465 F1 |
130 |
90 |
26 |
18 |
45 |
2 |
4 |
25 |
FSKH DN25 PN250 8123 F1 |
FRKH DN25 PN250 4465 F1 |
150 |
105 |
28 |
22 |
68 |
2 |
4 |
|
40 |
FSKH DN40 PN250 3123 F1 |
FRKH DN40 PN250 4465 F1 |
185 |
135 |
34 |
26 |
88 |
3 |
4 |
|
50 |
FSKH DN50 PN250 3123 F1 |
FRKH DN50 PN250 4465 F1 |
200 |
150 |
38 |
26 |
102 |
3 |
8 |
|
315 bar |
15 |
FSKH DN15 PN315 8123 F1 |
FRKH DN15 PN315 4465 F1 |
130 |
90 |
26 |
18 |
45 |
2 |
4 |
25 |
FSKH DN25 PN315 8123 F1 |
FRKH DN25 PN315 4465 F1 |
160 |
115 |
34 |
22 |
68 |
2 |
4 |
|
40 |
FSKH DN40 PN315 3123 F1 |
FRKH DN40 PN315 4465 F1 |
195 |
145 |
38 |
26 |
88 |
3 |
4 |
|
50 |
FSKH DN50 PN315 3123 F1 |
FRKH DN50 PN315 4465 F1 |
210 |
160 |
42 |
26 |
102 |
3 |
8 |
|
400 bar |
15 |
FSKH DN15 PN400 8123 F1 |
FRKH DN15 PN400 4465 F1 |
145 |
100 |
30 |
22 |
45 |
2 |
4 |
25 |
FSKH DN25 PN400 8123 F1 |
FRKH DN25 PN400 4465 F1 |
180 |
130 |
38 |
26 |
68 |
2 |
4 |
|
40 |
FSKH DN40 PN400 3123 F1 |
FRKH DN40 PN400 4465 F1 |
220 |
165 |
48 |
30 |
88 |
3 |
4 |
|
50 |
FSKH DN50 PN400 3123 F1 |
FRKH DN50 PN400 4465 F1 |
235 |
180 |
52 |
30 |
102 |
3 |
8 |
配对的德标法兰及密封垫片详见第76,77页
