产品名称

气动球阀

产品描述

气动球阀概述:

  气动球阀是采用气动执行机构来驱动球阀,实现自动或远程控制目的。气动执行机构采用双活塞齿条和齿轮传动技术,分为双作用和单作用(弹簧复位)两种,利用4~8Bar的压缩气体推动活塞来控制执行机构的动作。

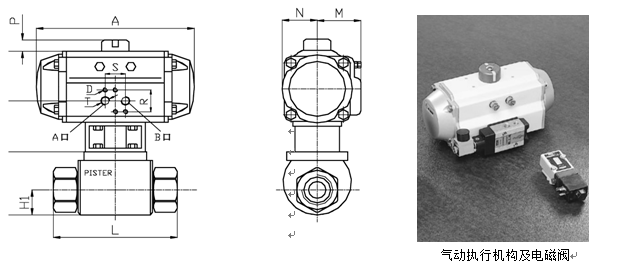

气动执行机构工作原理:

1)双作用执行机构:压缩空气从A口输入,并从B口排空,执行机构内双活塞在压缩空气的作用下分开同时利用齿条和齿轮的传动带动中心轴逆时针方向转动(从顶部看),进而将球阀打开;如果压缩空气从B口输入,并从A口排空,所有动作就与此相反,执行机构将球阀关闭。



2)弹簧复位单作用执行机构:压缩空气从A口输入,并从B口排空,执行机构内双活塞在压缩空气的作用下克服弹簧压力和外界阻力分开,同时利用齿条和齿轮的传动带动中心轴逆时针方向转动(从顶部看),进而将球阀打开;

   如果A口和B口同时接排空,活塞就会在弹簧的作用下复位,并带动中心轴顺时针方向转动,将球阀关闭。



两种执行机构比较:双作用执行机构输出扭矩较大,故配同样的球阀体积较小。由于高压球阀一般要求的动作扭矩大,故一般选用双作用气动执行机构。



可选配置:阀位指示器、二位五通和二位三通执行机构专用电磁阀、消音器。



可配置气动执行机构的球阀种类:

球阀名称

球阀类型

通径

所在页码

球阀类型

球阀类型

通径

所在页码

1)BKH系列碳钢球阀

A

DN10-25

第111

7)FCKH-ISO 大通径高压球阀

A

DN50-100

第139

2)RKH系列不锈钢球阀

A

DN10-50

第115

8)KH/KH-3W中低压不锈钢球阀

B

DN8-80

141142

3)BK3系列三通球阀

A

DN10-50

第121

9)低压法兰式球阀FKH

B

DN15-150

第143

4)3KH/4KH多路球阀

A

DN4-40

第125









5)BKH SAE法兰式球阀

A

DN13-25

第135









6)FCKH-SAE 大通径高压球阀

A

DN25-80

第137









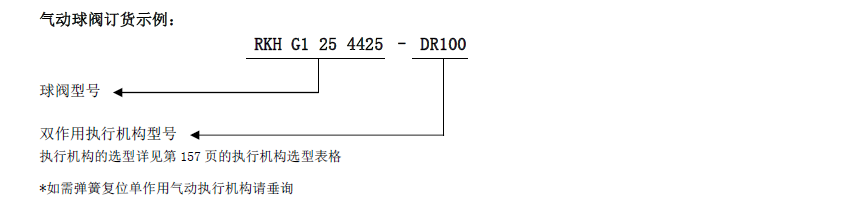

气动球阀执行机构的选择

执行机构的选择可根据球阀通径、工作压力及球阀类型(见156页,球阀分为A类和B类)按下表选择。由于球阀的启动扭矩受压力影响,故当A类球阀工作压力>260Bar,B类球阀工作压力>25Bar时,执行机构的型号需垂询;A类球阀工作压力<100Bar时,可选择小一档的执行机构。

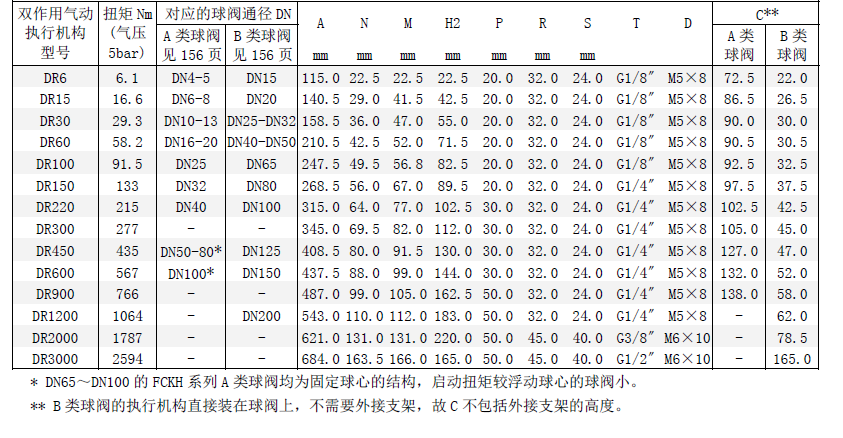

气动球阀执行机构选型表

以下表格的工作压力适用范围:

A类球阀(见第156页表格)的工作压力为1OOBar~26OBar

B类球阀(见第156页表格)的工作压力为0~25Bar
